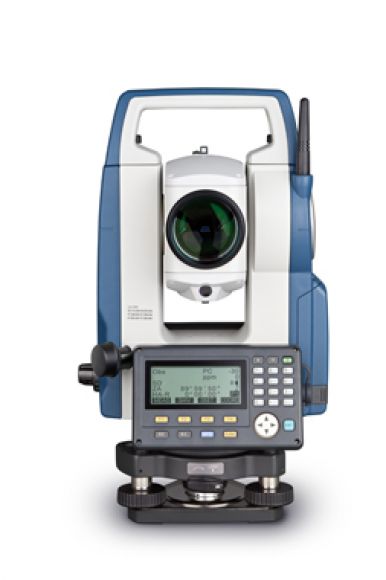

กล้องสำรวจชนิดกล้องสำรวจประมวลผลรวม Total Station ยี่ห้อ Sokkia รุ่น CX-105

กล้องสำรวจประมวลผลรวม ( Electronic Total Station ) SOKKIA CX-105 ผลิตภัณฑ์จากประเทศญี่ปุ่น

รายละเอียด:
1. ระบบกล้องเล็ง
1.1 เป็นกล้องวัดมุมที่รวมเครื่องวัดระยะ (EDM)ประกอบอยู่ในตัวเดียวกัน โดยใช้แกนร่วมกัน
1.2 เส้นผ่าศูนย์กลางของเลนส์ปากกล้อง Objective aperture มีขนาด 45 มิลลิเมตร
1.3 ภาพที่เห็นเป็นภาพหัวตั้ง มีกำลังขยาย Magnification 30 เท่า
1.4 ความกว้างของภาพ field of view ที่เห็นในระยะ 100 เมตร มีขนาด 2.3 เมตร
1.5 ระยะภาพที่มองเห็นได้ใกล้สุด Minimum focus 1.3 เมตร
1.6 ค่าตัวคูณคงที่ Stadia constant (m) 100, ค่าตัวบวกคงที่ Staiton ration 0
1.7 ความไวระดับฟองกลมที่ฐานกล้อง 10 ลิปดา ต่อ 2 มิลลิเมตร
1.8 ความไวระดับฟองยาว 40 ฟิลิปดา ต่อ 2 มิลลิเมตร

2. ระบบการวัดมุม
2.1 ระบบการวัดมุมเป็นระบบ Photoelectrical Absolute Rotary encoder Scanning หน่วยวัดเป็นองศา, ลิปดา, ฟิลิปดา และแสดงผลบนจอ Dot Matrix LCD
2.2 แสดงความละเอียดของมุมราบและมุมดิ่ง 1 ฟิลิปดา
2.3 สามารถอ่านค่ามุมสูงได้โดยอัตโนมัติ เป็นระบบ Liquid Dual-Axis Compensator มีช่วงการทำงาน +/- 6 ลิปดา
2.4 ความละเอียดถูกต้อง (Accuracy) 5 ฟิลิปดา
2.5 โครงสร้างกล้องสามารถป้องกันน้ำและฝุ่นได้ ตามมาตรฐาน IP 66

3. ระบบการวัดระยะทาง
3.1 ในสภาวะอากาศปกติซึ่งมีทัศนวิสัยมองเห็นได้ในระยะ 20 กิโลเมตร สามารถวัดระยะทางได้ไกล 4000 เมตร โดยใช้เป้า 1 ดวง วัดโดยไม่ใช้เป้าได้ 500 เมตร
3.2 ความเร็วในการวัดระยะทางแบบปกติน้อยกว่า 1.6 วินาที และความเร็วในการวัดระยะแบบเร็ว(Tracking mode) 0.3 วินาที
3.3 ความถูกต้องของการวัดระยะแบบปกติที่อ่านได้ +/-(2 mm + 2 ppm x D) mm
3.4 สามารถใช้งานได้ดีในสภาวะอุณหภูมิปกติตั้งแต่ +/-20 ถึง + 50 องศาเซลเซียส

4. ระบบการควบคุม ระบบการแสดงผล และการถ่ายทอดข้อมูล
4.1 ป้อนค่าคงที่ของปริซึมได้ในช่วง +/- 99.9 มิลลิเมตร
4.2 สามารถป้อนค่า PPM ได้
4.3 ภายในตัวกล้องมีระบบบันทึกข้อมูลจากภาคสนามได้ 10,000 จุด และ รับส่งข้อมูลระหว่างกล้องกับเครื่องคอมพิวเตอร์โดยผ่านสาย Cable ทางช่อง RS232
4.4 มีโปรแกรม SURVEY ที่ช่วยในการทำงาน
4.5 มีหน้าจอแสดงผลหนึ่งหน้าจอแบบ Dot Matrix LCD

5. ระบบจ่ายพลังงาน
5.1 ใช้แบตเตอรี่เป็นแบบ Li-Ion มีระยะเวลาใช้แบบรังวัดมุมและวัดระยะได้นาน 7.5 ชั่วโมง
5.2 มีสัญลักษณ์เพื่อตรวจสอบระดับพลังงานแบตเตอรี่

6. อุปกรณ์มาตรฐาน
6.1 กล่องบรรจุกล้อง พร้อมสายสะพาย 1 กล่อง
6.2 ขาตั้งกล้อง 1 อัน
6.3 แบตเตอรี่ ชนิด Li-ion จำนวน 2 ชุด
6.4 เครื่องชาร์จแบตเตอรี่แบบชาร์จเร็ว 1 เครื่อง
6.5 เป้าปริซึมชนิดติดฐานกล้อง พร้อมขาตั้ง 1 ชุด
6.6 เป้าปริซึมชนิดติดโพล พร้อมโพลสไลด์ ยาว 2.15 เมตร จำนวน 1 ชุด
6.7 โปรแกรมถ่ายโอนข้อมูล 1 ชุด
6.8 สายโอนถ่ายข้อมูลเข้าเครื่องคอมพิวเตอร์ พร้อม Flash Drive 1 ชุด
6.9 คู่มือการใช้งานภาษาไทย และภาษาอังกฤษ อย่างละ 1 เล่ม
